TORNO PARALELO




El torno paralelo o mecánico es el tipo de torno que evolucionó partiendo de los tornos antiguos cuando se le fueron incorporando nuevos equipamientos que lograron convertirlo en una de las máquina herramienta más importante que han existido.
Sin embargo en la actualidad este tipo de torno está quedando relegado a realizar tareas poco importantes, a utilizarse en los talleres de aprendices y en los talleres de mantenimiento para realizar trabajos puntuales o especiales.
Para la fabricación en serie y de precisión han sido sustituidos por tornos copiadores, revólver, automáticos y de CNC.
El torno paralelo es una máquina que trabaja en el plano, porque solo tiene dos ejes de trabajo, ( Z y X) el carro que desplaza las herramientas a lo de la pieza y produce torneados cilíndricos, y el carro transversal que se desplaza de forma perpendicular al eje de simetría de la pieza, con este carro se realiza la operación denominada refrentado. Lleva montado un tercer carro, de accionamiento manual y giratorio, llamado Charriot, montado sobre el carro transversal, con el Charriot, inclinado a los grados necesarios es posible mecanizar conos.
Lo característico de este tipo de torno es que se pueden realizar en el mismo todo tipo de tareas propias del torneado, como taladrado, cilindrado, mandrinado, refrenrado, roscado, conos, ranurado, escariado, moleteado, etc; mediante diferentes tipos de herramientas y útiles que de forma intercambiables y con formas variadas se le pueden ir acoplando.




Movimientos de trabajo en la operación de torneado



Movimiento de corte: por lo general se imparte a la pieza que gira rotacionalmente sobre su eje principal. Este movimiento lo imprime un motor eléctrico que transmite su giro al husillo principal mediante un sistema de poleas o engranajes. El husillo principal tiene acoplado a su extremo distintos sistemas de sujeción (platos de garras, pinzas, mandrinos auxiliares u otros), los cuales sujetan la pieza a mecanizar. Los tornos tradicionales tienen una gama fija de velocidades de giro, sin embargo los tornos modernos de Control Numérico la velocidad de giro del cabezal es variable y programable y se adapta a las condiciones óptimas que el mecanizado permite.










Movimiento de avance: es debido al movimiento de la herramienta de corte en la dirección del eje de la pieza que se está trabajando. En combinación con el giro impartido al husillo, determina el espacio recorrido por la herramienta por cada vuelta que da la pieza. Este movimiento también puede no ser paralelo al eje, produciéndose así conos. En ese caso se gira el carro de debajo del transversal ajustando en una escala graduada el ángulo requerido, que será la mitad de la conicidad deseada. Los tornos convencionales tiene una gama fija de avances, mientras que los tronos de Control Numérico los avances son programables de acuerdo a las condiciones óptimas de mecanizado y los desplazamientos en vacío se realizan a gran velocidad.



Profundidad de pasada: movimiento de la herramienta de corte que determina la profundidad de material arrancado en cada pasada. La cantidad de material factible de ser arrancada depende del perfil del útil de corte usado, el tipo de material mecanizado, la velocidad de corte, etc.



Nonios de los carros: para regular el trabajo torneado los carros del torno llevan incorporado unos nonios en forma de tambor graduado, donde cada división indica el desplazamiento que tiene el carro, ya sea el longitudinal, el transversal o el charriot. La medida se va conformando de forma manual por el operador de la máquina por lo que se requiere que sea una persona muy experta quien lo manipule si se trata de conseguir dimensiones con tolerancias muy estrechas. Los tornos de control numérico ya no llevan nonios sino que las dimensiones de la pieza se introducen en el programa y estas se consiguen automáticamente.



Elementos componentes




El torno tiene cuatro componentes principales:



Bancada: sirve de soporte para las otras unidades del torno. En su parte superior lleva unas guías por las que se desplaza el cabezal móvil o contrapunto y el carro principal.



cabezal fijo: contiene los engranajes o poleas que impulsan la pieza de trabajo y las unidades de avance. Incluye el motor, el husillo, el selector de velocidad, el selector de unidad de avance y el selector de sentido de avance. Además sirve para soporte y rotación de la pieza de trabajo que se apoya en el husillo.



Cabezal móvil: el contrapunto puede moverse y fijarse en diversas posiciones a lo largo. La función primaria es servir de apoyo al borde externo de la pieza de trabajo. El cabezal móvil o contracabezal (ver figura) esta apoyado sobre las guías de la bancada y se puede desplazar manualmente a lo largo de ellas según la longitud de la pieza a mecanizar, llevado al punto deseado se bloquea su posición con la palanca



Carros portaherramientas: consta del carro principal, que produce los movimientos de avance y profundidad de pasada, el carro transversal, que se desliza transversalmente sobre el carro principal, y el carro superior orientable, formado a su vez por tres piezas: la base, el charriot y el portaherramientas. Su base está apoyada sobre una plataforma giratoria para orientarlo en cualquier dirección.



Cadena cinemática :La cadena cinemática genera, trasmite y regula los movimientos de los elementos del torno, según las operaciones ha realizar.




Motor: normalmente eléctrico, que genera el movimiento y esfuerzo de mecanizado.



Caja de velocidades: con la que se determina la velocidad y el sentido de giro del eje del torno , partiendo del eje del motor que gira a velocidad constante.
En la imagen se puede ver el cabezal de un torno, el eje principal sobre el que esta montado el plato las palancas de la caja de velocidades e inversor de giro.



Caja de avances: con la que se establecen las distintas velocidades de avance de los carros, partiendo del movimiento del eje del torno. Recuérdese que los avances en el torno son en milímetros de avance por revolución del plato del torno.
En la imagen se puede ver en la parte posterior , la caja de la lira, que conecta la parte posterior del eje del torno con la caja de avances , la lira que no se ve en la imagen, determina la relación de transmisión entre el eje principal y la caja de avances mediante engranajes desmontables.



Ejes de avances: que trasmiten el movimiento de avance de la caja de avances al carro principal, suelen ser dos:
Eje de cilindrar : ranurado para trasmitir un movimiento rotativo a los mecanismos del carro principal, este movimiento se emplea tanto para el desplazamiento longitudinal del carro principal, como para el transversal del carro transversal.
Eje de roscar: roscado en toda la longitud que puede estar en contacto con el carro, el embrague de roscar es una tuerca partida que abraza este eje cuando está embragado, los avances con este eje son más rápidos que con el de cilindrar, y se emplea como su nombre indica en las operaciones de roscado.




En la imagen se puede ver un tercer eje con una palanca de empuñadura roja junto a la caja de avances, este tercer eje no existe en todos los modelos de torno y permite, mediante un conmutador, poner el motor eléctrico en marcha o invertir su sentido de giro, otra u otras dos palancas similares están en el carro principal, a uno u otro lado, que permiten girar este eje colocando en las tres posiciones giro a derecha, parado o izquierda. En los modelos de torno que no disponen de este tercer eje, la puesta en marcha se hace mediante pulsadores eléctricos situados normalmente en la parte superior del cabezal.

A= La Bancada.
B= Cabezal Fijo.
C= Carro Principal de Bancada.
D= Carro de Desplazamiento Transversal.
E= Carro Superior porta Herramienta.
F= Porta Herramienta
G= Caja de Movimiento Transversal.
H= Mecanismo de Avance.
I= Tornillo de Roscar o Patrón.
J= Barra de Cilindrar.
K= Barra de Avance.
L= Cabezal Móvil.
M= Plato de Mordaza (Usillo).
N= Palancas de Comando del Movimiento de Rotación.

Equipo auxiliar

Se requieren ciertos accesorios, como sujetadores para la pieza de trabajo, soportes y portaherramientas. Algunos accesorios comunes incluyen:
Plato de sujeción de garras: sujeta la pieza de trabajo en el cabezal y transmite el movimiento.
Centros: soportan la pieza de trabajo en el cabezal y en la contrapunta.
Perno de arrastre: se fija en el plato de torno y en la pieza de trabajo y le transmite el movimiento a la pieza cuando está montada entre centros.
Soporte fijo o luneta fija: soporta el extremo extendido de la pieza de trabajo cuando no puede usarse la contrapunta.
Soporte móvil o luneta móvil: se monta en el carro y permite soportar piezas de trabajo largas cerca del punto de corte.
Torreta portaherramientas con alineación múltiple.

Capacidad:
Altura entre puntos: distancia entre puntos, Diámetro admitido sobre bancada, Diámetro admitido sobre escote, Diámetro admitido sobre carro transversal, Anchura de la bancada, Longitud del escote delante del plato liso.
Cabezal
Diámetro del agujero del husillo principal, Nariz del husillo principal, Cono Morse del husillo principal, Gama de velocidades del cabezal en r.p.m.. Número de velocidades
Carros Recorrido del carro transversal, Recorrido del charriot, Dimensiones máximas de la herramienta. Gama de avances longitudinales, Gama de avances transversales.
Roscado
Gama de pasos métricos, Gama de pasos Witworth, Gama de pasos modulares, Gama de pasos Diametral Pitch. Paso del husillo patrón.
Contrapunto
Diámetro de la caña del contrapunto, Recorrido de la caña del contrapunto, Cono Morse del contrapunto
Motores:
Potencia del motor principal en kW. Potencia de la motobomba de refrigerante en kW.
Lunetas
Capacidad luneta fija mínima- máxima, Capacidad luneta móvil mínima máxima


sábado, 15 de noviembre de 2008

LA FRESADORA
Las fresadoras son máquinas - herramientas de variadísimas formas y aplicaciones cuya característica principal consiste en que su útil cortante lo constituyen discos o cilindros de acero, llamados fresas, provistos de dientes cortantes.
El fresado se emplea para la obtención de superficies planas y curvadas, de ranuras rectas, de ranuras espirales y de ranuras helicoidales, así como de roscas. Los movimientos de avance y de aproximación son realizados en el fresado generalmente por la pieza, pero pueden también ser realizados por la fresa como sucede, por ejemplo, en el fresado copiador.








CONSTITUCION
En las máquinas de fresar corrientemente usadas en los talleres de construcciones mecánicas, se distinguen las siguientes partes principales:
Bastidor
Husillo de trabajo
Mesa
Carro transversal
Consola
Caja de velocidades del husillo
Caja de velocidades de los avances.



El bastidor: Es una especie de cajón de fundición, de base reforzada y de forma generalmente rectangular, por medio del cual la máquina se apoya en el suelo. Es la parte que sirve de sostén a los demás órganos de la fresadora.
Husillo de trabajo: Es uno de los órganos esenciales de la máquina, puesto que es el que sirve de soporte a la herramienta y le dota de movimiento. Este eje recibe el movimiento a través de la caja de velocidades.
La mesa: Es el órgano que sirve de sostén a las piezas que han de ser trabajadas, directamente montadas sobre ella o a través de accesorios de fijación, para lo cual la mesa está provista de ranuras destinadas a alojar los tornillos de fijación.
Carro transversal: Es una estructura de fundición de forma rectangular, en cuya parte superior se desliza y gira la mesa en un plano horizontal; en la base inferior, por medio de unas guias, está ensamblado a la consola, sobre la cual se desliza accionado a mano por tornillo y tuerca, o automáticamente, por medio de la caja de avances. Un dispositivo adecuado permite su inmovilización.



Un motor (1) que lleva la fresa (5), todo ello montado en unos soportes que corren en sentido longitudinal y transversal, mediante una empuñadura (11) que permite maniobrar la fresa en todas direcciones; la guía lateral (9) y la manija (7) para fijar la pieza vertical; y la guía lateral (10) y la manija (8) para fijar la pieza horizontal.

CLASIFICACION
La gran variedad de fresadoras puede reducirse a tres tipos principales: horizontales, verticales y mixtas, caracterizadas, respectivamente, por tener el eje portafresas horizontal, vertical o inclinable.
1.- FRESADORAS HORIZONTALES: Esencialmente, constan de una bancada vertical llamada cuerpo de la fresadora, a lo largo de una de cuyas caras se desliza una escuadra llamada ménsula o consola, sobre la cual, a su vez, se mueve un carro portamesa que se ha de fresar. En la parte superior de la bancada están alojados los cojinetes en los que gira el árbol o eje principal, que a su vez puede ir prolongado por un eje portafresas. Estas fresadoras se llaman universales cuando la mesa de trabajo puede girar alrededor de un eje vertical y puede recibir movimiento automático en sentido vertical, longitudinal y transversal, o al menos en sentido longitudinal.

2. FRESADORAS UNIVERSALES: La máquina fresadora universal se caracteriza por la multitud de aplicaciones que tiene. Su principal nota característica la constituye su mesa inclinable que puede bascular tanto hacia la izquierda como hacia la derecha en 45°. Esta disposición sirve con ayuda del cabezal divisor para fresar ranuras espirales. Los tres movimientos de la mesa en sentido vertical, longitudinal y transversal se pueden efectuar a mano y automáticamente en ambos sentidos. Topes regulables limitan automáticamente la marcha en el punto deseado. En las manivelas que sirven para mover la mesa hay discos graduados que permiten ajustes finos.
Estas máquinas encuentran aplicación en mecánica fina, en construcción de herramientas y de moldes, en la fabricación de piezas sueltas y de pequeñas series. En estas aplicaciones tienen empleos muy variados mediante accesorios basculantes y fácilmente recambiables que las hacen aptas para toda clase de trabajos con arranques de viruta.

FRESADORAS VERTICALES: Así se llaman las fresadoras cuyo eje portafresas es vertical. En general son monopoleas y tiene la mesa con movimiento automático en sentido vertical, longitudinal y transversal.
En la fresadora vertical el husillo porta -fresa está apoyado verticalmente en una cabezal porta-fresa generalmente giratorio. La fresadora vertical se aplica generalmente para trabajos de fresado frontales.

4. FRESADORAS COPIADORAS: Las máquinas fresadoras copiadoras cuyos procesos de trabajo pueden mandarse a mano o de modo totalmente automático, permiten la fabricación de piezas con formas irregulares, de herramientas para trefiladoras y para prensas y estampas siguiendo una plantilla, un modelo o un prototipo. El movimiento de un punzón que va palpando el modelo se transmite al husillo portafresa por medios mecánicos, hidráulicos o electrohidráulicos con refuerzo electrónico. En algunas máquinas los movimientos del palpador pueden seguirse sobre una pantalla.

5. FRESADORA MIXTA: Cuando, auxiliándose con accesorios, el husillo puede orientarse en las dos posiciones

ACCESORIOS
La fresadora está provista de una serie de accesorios que le permiten realizar las más variadas operaciones de fresado, los cuales se indican a continuación:
Cabezal universal
Ejes portafresas
Aparato divisor y contrapunta
Mesa circular divisora
Divisor lineal
Aparato mortajador
Cabezal especial para fresar cremalleras
Mesa inclinable.
Pinzas portafresas.

TIPOS DE MONTAJE DE PIEZAS.
Aparato divisor:
El montaje sobre el aparato divisor permite hacer en la fresadora ciertas operaciones que de otro modo no será posible ejecutarlas, o cuando menos resultarían muy complejas.
- Algunos de estos casos son:
Conseguir que la pieza gire a una velocidad relacionada y en forma simultánea con el desplazamiento de la mesa ( para hacer engranajes helicoidales, brocas, tornillos sinfín, levas en espiral),
Hacer divisiones distribuidas regularmente en la periferia de una pieza (anillos graduados, ruedas dentadas),
Fresado de piezas en ángulo (engranajes cónicos).

Clasificación:
Los montajes que permiten mecanizar piezas en el aparato divisor pueden agruparse básicamente en tres:
1.Montaje al aire
2.Montaje entre puntos
3.Montaje entre el plato y punto, los cuales corresponden a montajes típicos en torno.
La misma disposición de la nariz del husillo del aparato divisor y del torno como también los mismos elementos empleados (platos, puntos centros, contrapunta, bridas de agarre) permiten efectuar los montajes en forma similar.

Características y empleo:

Montaje al aire:
Es el que se hace usando sólo el cabezal divisor, en el que se ha montado el plato universal o un mandril con espiga cónica. Se recurre a estos montajes cuando por las condiciones de trabajo o por la forma y dimensiones de la pieza, es la manera más conveniente de fijarla y de permitir la acción de la herramienta.

ELEMENTOS DE FIJACION
Los elementos de fijación son generalmente de acero o hierro fundido. Sus formas varían según su aplicación y sirven para la fijación de piezas sobre las mesas o sobre accesorios de las máquinas herramientas.
Reciben diversos nombres, tales como: bridas, calces, gatos, escuadras.

Bridas: Son piezas de acero, forjadas o mecanizadas, de forma plana o acodada, con una ranura central para introducir el tornillo de fijación. Estas bridas también pueden tener un tornillo en uno de sus extremos para regular la altura de fijación.

Calces: Los calces son elementos de apoyo, de acero o hierro fundido y mecanizados. Pueden ser planos, escalonados, en “V “ y regulables.

Gatos: Son elementos de apoyo, generalmente de acero, compuestos de un cuerpo y un tornillo con una contra tuerca para bloquearlo. La parte superior puede ser articulada o fija.

Escuadras: Son elementos generalmente construidos de hierro fundido, sus caras son planas y mecanizadas formando un ángulo de 90°

CLASES DE FRESAS.

Las fresas se clasifican en tres grupos:
Fresas con dientes fresados.
Fresas con dientes destalonados
Fresas con dientes postizos.

El perfil de los dientes de las primeras es casi triangular mientras que el de las segundas se acerca más a un rectángulo; están construidos de tal manera que todas las secciones rectas del diente que pasan por el eje de la fresa tienen el mismo perfil.
Los dientes de las primeras se afilan por su cara superior borde o lateral y los de las segundas únicamente por su cara frontal. Esto hace que las dimensiones de las ranuras hechas con fresas de dientes fresados vayan disminuyendo con el afilado de los mismos y las de las hechas con las fresas destalonadas sean siempre las mismas hasta el completo desgaste de los dientes.
Las fresas de dientes postizos pueden tener dichos dientes soldados a la masa o bien formando pequeñas herramientas independientes (lamas) que se sujetan a un plato portacuchillas mediante cuñas a propósito u otros dispositivos semejantes. Esta segunda solución se emplea para fresas de gran diámetro.

Material de las fresas:
Las fresas se construyen generalmente de acero duro al carbono, o bien de acero rápido o extrarápido.


El acero al carbono es económico en las fresas que se utilizan muy de tarde en tarde; el acero rápido es conveniente siempre que las fresas tengan mucho uso.
Los dientes postizos de las fresas pueden ser de acero rápido o de metales duros (widia). El acero rápido se emplea en cuchillas independientes, la widia en esta forma o soldada a la masa de la herramienta.

CLASIFICACION DE LAS FRESAS POR SUS APLICACIONES
Las fresas presentan muy variadas formas para adaptarse al trabajo que se ha de ejecutar. Las fresas se muestran continuación:
Fresas para labrar superficies planas. Pueden ser cilíndricas y frontales, según que los sientes se encuentren en la cara cilíndrica o en una de las caras planas.
Aunque las primeras pueden ser de diente recto, casi siempre son de diente inclinado, o sea, helicoidales.
-Cuando se trata de trabajos fuertes, se emplean fresas dobles, cuyos dientes están inclinados en sentido opuesto, para evitar las presiones axiales.
Las fresas frontales pueden ser de dientes postizos. Hay también fresas que pueden trabajar por dos caras.
Fresas para ranurar: Se llaman así las que se emplean para construir ranuras de perfil rectilíneo.

TRABAJOS CARACTERISTICOS DE LA FRESADORA
La fresadora se presta para una variedad muy grande de trabajos sobre piezas mecánicas. A continuación se nombraran algunos de los trabajos más comunes realizados en esta máquina herramienta.
-Fresado plano o planeado: Es la operación por la cual se hace plana, con una fresa, la superficie de un pieza mecánica.
-Se realiza con una fresa cilíndrica con dientes helicoidales, interrumpidos, o bien con fresa frontal sirviéndose o no del aparato vertical.
-Ranurado.: El ranurado o ejecución de ranuras pueden ser:
-Ranurado simple o fresado de ranuras abiertas.
-Rasgado o ranurado en desbaste, para abrir paso a la herramienta en otra operación posterior.
-Apertura de ranuras de forma (ranuras en T, ranuras de escariadores de diente recto, machos, fresas ,etc.)
-Ranurado de chaveteros (normales o Woodruff).

EMPLEO DE LIQUIDOS REFRIGERANTES DURANTE EL FRESADO.


Los líquidos lubricantes-refrigeradores se usan, principalmente, para la extracción del calor del instrumento cortante. Ellos hacen descender la temperatura en la zona de maquinado, con lo que elevan la resistencia de la herramienta, mejora la calidad de la superficie que se trata y protegen contra la corrosión la herramienta cortantes y la pieza bruta que se trabaja.
A los líquidos lubricantes- refrigerantes se presentan los siguientes requisitos: elevadas calidades refrigerantes y lubricantes, resistencia anticorrosiva, aseguramiento de correctas condiciones sanitarias e higfiénicas de trabajo. Además dichos líquidos no deben deteriorar los recubrimientos de la laca y pintura de la máquina herramienta, en el proceso de trabajo no debe descomponerse en fases por separado, debe ser resistente a la contaminación bacteriológica, etc. Las nuevas marcas de líquidos lubricantes refrigerantes confeccionadas en los últimos tiempos, como regla.

ENGRANAJES (GENERALIDADES)
Un engranaje es un sistema compuesto por dos ruedas dentadas, que permite relacionar dos ejes de tal forma que el movimiento de uno de ellos (eje conductor o motor) se transmite al otro eje conducido o receptor.


A la rueda mayor de un par se le suele llamar corona, y a la menor piñón.
En el engranaje, cada diente de una rueda encaja en una ranura de la otra y recíprocamente. Durante la transmisión del movimiento, siempre hay por lo menos un diente de la rueda conductora empujando a uno de la conducida.
La principal ventaja de los engranajes, es la de mantener constante la relación de transmisión, entre sus dos ejes.

CARACTERISTICAS:
Las ruedas dentadas de engranajes tienen ciertos elementos característicos comunes y otros particulares, cuyo conocimiento permiten su calculo y construcción.
A continuación se destacan algunas de esas características comunes más importantes.
Circunferencia y diámetro exterior: Son los que corresponden a la sección del cilindro que incluye a los dientes. Con arcos de esa circunferencia se limitan los dientes exteriormente.

domingo, 12 de octubre de 2008

moldes de silicona

SILICONA
Autor: Francisco González
Fotografías: Autor y Carlos Asensio

Necesitamos el siguiente material para empezar a trabajar:
1º .- Silicona con su correspondiente catalizador.
2º .- Resina. La hay de varios tipos que veremos mas adelante.
3º .- Plasticar
4º .- Maskol
5º .- Y por supuesto la pieza que queremos copiar.
1ª FASE
Vamos a suponer que lo que queremos copiar es una pieza que mide 7x4x2 cm. Comenzaremos cortando una plancha de plasticar de 9x6 cm. , que usaremos de base, seguidamente cortamos dos planchas de plasticar de 6x3 cm. y otras dos de 5x2 cm. Con las cuatro últimas planchas y pegándolas en la base que hemos cortado la primera, formamos una caja. Es importante que al formar la caja, no hay que pegar las planchas de forma que estas hagan una esquina perfecta, lo haremos de forma que una de las planchas monte sobre la otra como mínimo unos 3 milímetros formando un ángulo recto hacia fuera de la caja.
Una vez que la caja está terminada, colocamos y pegamos en su centro la pieza que queremos copiar, no hay que pasarse con el pegamento, pues al final del proceso la tenemos que despegar. En los cuatro ángulos, uno en cada arista de la caja, que hemos dejado y a la unión de las paredes con la base, aplicamos con un palillo o similar el maskol, su función es sellante y evitará que al verter la silicona en el interior esta se escape por las uniones de las aristas y de las paredes con la base. Cuando el maskol este seco, mas o menos al cabo de 10 minutos y lo sabremos porque el maskol se pone de color violeta oscuro pasamos a la segunda fase.

2ª FASE
En esta fase vamos a hacer la mezcla de la silicona con su catalizador, para ello medimos los centímetros cúbicos que tiene la caja que hemos construido despreciando el volumen de la pieza, luego como ya sabemos multiplicamos largo por ancho por alto y en nuestro caso nos da 56 cc. ¿Porqué hay que hacer esto? Únicamente para calcular la cantidad de silicona que tenemos que utilizar y no desperdiciarla. Normalmente la cantidad de catalizador que tenemos que utilizar es el 5 % en volumen de la cantidad de silicona, en nuestro caso usaríamos de catalizador 2,8 cc.
Vertemos en un vaso de plástico, de los de usar y tirar los 56 cc de silicona, seguidamente los 2,8 cc de catalizador y comenzamos a remover la mezcla hasta que el catalizador este perfectamente mezclado con la resina, según removemos observamos que la silicona se va haciendo mas pastosa, después de al menos 3 minutos removiendo, vertemos la silicona ya catalizada en la caja que hemos construido, teniendo la precaución de que al caer lo haga formando un fino hilo y que este caiga encima de la pieza que teníamos colocada en el centro de la caja, continuamos vertiendo la silicona catalizada hasta que esta cubre totalmente la pieza, por lo menos con una capa de 0,5 cm. Y si las medidas han resultado bien hechas, se utilizará toda la silicona catalizada y no habremos desperdiciado nada.
Es conveniente que cuando comencemos a verter la silicona catalizada encima de la pieza, paremos el vertido y con la manguera del compresor tiremos aire encima de la silicona, de esta forma logramos que la silicona forme una película alrededor de la pieza, cuando veamos que esa película rodea totalmente a la pieza continuamos el vertido hasta el final, de esta forma se consigue que no se formen burbujas de aire que podrían estropear el molde.
La caja llena de silicona, la dejamos en un lugar seguro, y esperamos unas 24 horas a que fragüe y endurezca la silicona, y pasamos a la tercera fase.

3ª FASE
La tercera fase consiste en el desmoldeo, es decir sacar la pieza original de la silicona, para ello despegamos las paredes de la caja y con cuidado despegamos la base de la pieza original, como la silicona fraguada es muy flexible nos va a permitir sacar fácilmente la pieza original, y ya tenemos hecho el molde de silicona preparado para recibir la resina, con lo cual pasamos a la cuarta fase.

4ª FASE
Esta fase consiste en la preparación de la resina que vamos a verter dentro del molde que hemos hecho, pero antes conviene hablar un poco de la resina y las clases de resina que yo utilizo.

Las resinas son productos químicos con cierta toxicidad, pero no hay que asustarse, si se toman las adecuadas medidas de seguridad no dan ningún problema.
Medidas de seguridad.
USAR GAFAS PROTECTORAS, muchas veces es conveniente estrujar el molde para que la resina penetre bien en los recovecos del molde, y al estrujarle puede ocurrir que por la presión que ejercemos en él salpique algo de resina, y como ocurre siempre, te da en el ojo
USAR GUANTES DE LATEX, no es conveniente que la resina entre en contacto con la piel para que no la absorba, y además si te toca la piel tienes resina para una semana, se quita muy mal.
HACER LA MEZCLA EN LUGAR VENTILADO, se desprenden vapores tóxicos y de olor penetrante.
UTILIZAR MASCARILLA, por la emisión de vapores.
En el mercado encontramos principalmente dos clase de resina, la de dos componentes o de poliuretano, y la de poliéster, cada una de ellas tiene sus ventajas y sus inconvenientes.
RESINA DE POLIURETANO o de dos componentes, esta se suele presentar en dos frascos de 500 cc cada uno, para hacer la mezcla usaremos solo la cantidad que creamos conveniente, NUNCA MEZCLAR LOS DOS FRASCOS, pues lo perderíamos todo, yo suelo hacer la mezcla usando cubiletes transparentes de los carretes de fotos, no lo mido, lo hago a ojo y nunca da problemas, una vez mezclada la cantidad igual de cada componente, no hay que perder el tiempo pues en el momento en que se juntan ambas partes comienza a fraguar, por lo que inmediatamente con una varita comenzamos a remover para que la mezcla sea homogénea, estaremos unos 10 segundos removiendo y seguidamente vertemos la mezcla dentro del molde de silicona, para ello procuraremos que caiga haciendo un fino hilo y lo dirigimos al fondo del molde, continuando hasta que quede lleno, en este momento podemos estrujar ligeramente el molde para que salgan las posibles burbujas de aire que pudieran haber quedado dentro, una vez lleno el molde, si nos ha sobrado resina la vertemos en otro molde que ya tenemos preparado para aprovecharla al máximo y desperdiciar lo menos posible. Dejamos el molde en reposo y al cabo de unos 10 minutos, ya podemos desmoldear, para hacerlo no tengáis miedo de aplastar el molde, estirarle, etc., la silicona es muy flexible y siempre vuelve a su forma original.

La ventaja de esta resina es la rapidez con la que fragua, obtenemos copias en 10 minutos, pero al mismo tiempo es también un inconveniente, pues nos da un margen de trabajo muy pequeño pues si tardamos mucho en hacer el vertido nos fraguará en el cubilete con la consiguiente perdida de tiempo y dinero, una vez seca no da olor y durante el proceso de fraguado el olor es también mínimo
RESINA DE POLIÉSTER, esta resina la encontramos en cualquier tienda de repuestos de automóvil se presenta en botes metálicos de 500 cc acompañada en frasco aparte de su correspondiente catalizador, como ocurría con la de dos componentes, únicamente hay que mezclar con el catalizador la cantidad necesaria de resina que vayamos a utilizar, en la proporción de 5% de catalizador respecto al volumen de resina, la forma de trabajar con ella es idéntica a la de dos componentes y seguiremos las mismas normas para el vertido dentro del molde, únicamente hay que tener en cuenta que estas resinas suelen ser transparentes, por lo que a no ser que queramos hacer piezas transparentes, es conveniente una vez mezclada con el catalizador pongamos en la mezcla unas gotas de pintura que no sea al agua, con el fin de teñirla y obtener piezas opacas, el color a añadir queda a gusto del consumidor.
El tiempo de fraguado de esta resina es bastante mayor que la de dos componentes, con lo cual no tenemos que darnos tanta prisa para verter la resina en los moldes dándonos mas tiempo a trabajar con el molde para sacar las posibles burbujas de aire, podemos desmoldear como mínimo después de 30 minutos, pero ¡¡ojo!! la pieza puede tardar en secar hasta 48 horas, por lo cual evitaremos tocarla para no dejar marcadas las huellas de los dedos, y si lo hacemos se hará con sumo sino solo unas ligeras nociones de cómo hacer moldes de silicona.cuidado.
La ventaja de esta resina es su mayor tiempo de fraguado lo que nos da mas tiempo para trabajar el molde, y como ocurría con la otra también puede ser un inconveniente si lo que tenemos es prisa por desmoldear. Otra ventaja a mi juicio, es que se consiguen mas detalles y mas finos que con la de dos componentes. Otra ventaja importante es su precio de aproximadamente 1000 Ptas. frente a las casi 4000 de la de dos componentes.
El inconveniente de la resina de poliéster es su olor debido a que desprende mas vapores que la de dos componentes, y este olor muy penetrante se mantiene durante todo el tiempo de secado de la pieza, aunque va disminuyendo con el tiempo.
Consejos respecto al catalizador, podemos acelerar el tiempo de fraguado si añadimos mas catalizador, también podemos relentizarle si añadimos menos, conviene tomar nota de la cantidad de catalizador que ponemos y comprobar el tiempo de fraguado hasta cogerle el punto, aunque por mi experiencia aconsejo un 5% de catalizador respecto al volumen de resina. Y con esto doy por terminado este artículo que no pretende ser una clase magistral,

viernes, 20 de junio de 2008

alaborcion de repuesto que implica corte manual ,limado,perforaciones,roscado

1)herramientas:
prensa de banco-segueta-limas-brocas helicoideales-machos-volvedor para machos-taladro de arbol.
2)Instrumentos de medicion:
calibrador pie de rey-micrometro.
3)calculos:
calcular cantidad de material a utilizar,costo de material,tiempo empleado
4)Proceso.
alistar material nesesario y que cumpla sus espesificaciones,cortar material,limar,taladrar,pasar machos.
5) Normas de seguridad:
overol.gafas-protectores auditivos-guantes,conocer y saber operar las maquinas.

Ruta de trabajo

cuadrante o brida para fijación o agarre de piezas en la fresa
1)maquinas a utilizar (taladro de arbol)
2)operaciones:
alistar el material adecuado para esta tipo de trabajo el cual se cortara con segueta, se aproximaran sus medidas con corte de segueta, y se terminara de ajustar a lima.
luego se llevara al taladro de arbol para fabricar agujero pasante con broca de 8mm, para fabricar rosca de 10mm NF con machos de dichas caracteristicas
3) herramientas empleadas:
segueta-prensa de banco-limas-brocas-machos-volvedor para machos-calibrador pie de rey-taladro de arbol.
4)se debe cortar el material lo mas sercano a la medida requerida para luego dar medida final con lima
5)proceso:
corte con segueta del material-limado a mano-taladrado-fabricacion de rosca pasando machos manual
6)Instrumentos de medicion:
calibrador pie de rey
7)Normas de seguridad:
utilizar gafas,protectores auditivos,guantes.

Informe posicion de la herrmienta en a-b-c y d

1) la posicion de la herramienta en (a) la muestra trabajando con el punto centro del material.
2) en la posicion (b) la herramienta esta trabajando por debajo del centro del material
3) en la posicion (c) la herramienta esta ligeramente por encima del centro del material
4)en la posicion (d) la herramienta esta muy por encima del centro del material
Nota: la correcta es la posicion (a)

miércoles, 14 de mayo de 2008

resumen instrumentos de medicion

En física, Química e ingeniería, medir es la actividad de comparar magnitudes físicas de objetos y sucesos del mundo real. Como unidades se utilizan objetos y sucesos previamente establecidos como estándares, y la medición da como resultado un número que es la relación entre el objeto de estudio y la unidad de referencia. Los instrumentos de medición son el medio por el que se hace esta conversión.
Dos características importantes de un instrumento de medida son la apreciación y la sensibilidad. dentro de ellos

resumen mediciones

En física, Química e ingeniería, medir es la actividad de comparar magnitudes físicas de objetos y sucesos del mundo real. Como unidades se utilizan objetos y sucesos previamente establecidos como estándares, y la medición da como resultado un número que es la relación entre el objeto de estudio y la unidad de referencia. Los instrumentos de medición son el medio por el que se hace esta conversión.
Dos características importantes de un instrumento de medida son la apreciación y la sensibilidad.
. CALIBRADOR PIE DE REY
este instrumento esta hecho en aceros con tratamientos especiales adecuados para aguantar friccion,corrosion,temperatura,etc.
PARTES DEL CALIBRADOR PIE DE REY.
1-puntas superiores para medir diametros internos
2-puntas inferiores para medir diametros externos
3-reglilla o escala dividida en pulgadas y milimetros
4-nonio dividido en pulgadas y milimetros
5-profundimetro para medir escalalones,alturas
6-pulsador para desplazar el nonio
7-tornillo fijador bloquea el nonio.
NOTA
este instrumento se debe mantener en perfecto esta, ya que cualquier golpe o daño en alguna de sus partes altera totalmente una medida.
MICROMETRO
instrumento de alta presicion para medir piezas maquinadas,fabricado al igual que el calibrador en aceros con tratamientos especiales para aguantar friccion-corrosion etc.
Su grado de presicion es de 0,01 mm
PARTES
1-herradura
2-topes templados
3-tornillo micrometrico
4-tambor fijo
5-tambor movil
6-trinquete
7-tornillo fijador
NOTA
por ser este un instrumento de alta presicion su manejo debe ser de mucho cuidado
ESCUDRAS

Las escuadras para geometría o dibujo técnico son dos triángulos rectángulos de acrílico que sirven para trazar rectas perpendiculares (en ángulo recto), rectas paralelas y ángulos oblicuos específicos de 30°, 45° y 60°, así como combinaciones de ellos, como el de 75°, acoplando los ángulos de 30° y de 45° y de 90º

Escuadra de carpintero [editar]
Es un instrumento para establecer ángulos rectos con mucha precisión, fabricado de metal en forma de triángulo rectángulo y utilizado en carpintería.

Escuadra de comprobación

Escuadra de talleres mecánicos [editar]
Esta escuadra es totalmente de acero, puede ser de aleta o plana y se utiliza básicamente para trazado y la verificación de perpendicularidad de las piezas mecanizadas.
MARMOLES
instrumento para verificar planitudes,fabricado como su nombre lo dice en marmol,sirve para trabajar con el gramil
COMPARADOR DE CARATULA
El reloj comparador es un instrumento de medición que se utiliza en los talleres e industrias para la verificación de piezas y que por sus propios medios no da lectura directa, pero es útil para comparar las diferencias que existen en la cota de varias piezas que se quieran verificar. La capacidad para detectar la diferencia de medidas es posible gracias a un mecanismo de engranajes y palancas, que van metidos dentro de una caja metálica de forma circular. Dentro de esta caja se desliza un eje, que tiene una punta esférica que hace contacto con la superficie. Este eje al desplazarse mueve la aguja del reloj, haciendo posible la lectura directa y fácil de las diferencias de medida.
La precisión de un reloj comparador puede ser de centésimas de milímetros o incluso de milésimas de milímetros micras según la escala a la que esté graduado. También se presentan en milésimas de pulgada.
El mecanismo se basa en transformar el movimiento lineal de la barra deslizante de contacto en movimiento circular que describe la aguja del reloj.
El reloj comparador tiene que ir incorporado a una galga de verificación o a un soporte con pie magnético que permite colocarlo en la zona de la máquina que se desee.
Es un instrumento muy útil para la verificación de diferentes tareas de mecanizado, especialmente la excentricidad de ejes de rotación.
REGLILLAS
La regla, es una herramienta que presenta una numeración específica, puede ser en pulgadas, centímetros, décimas o milésimas de éstas. Una regla presenta una estructura maciza ya sea larga o angular. Existen diversas clases de reglas, cada una de ellas creadas para las diversas aplicaciones de diferentes clases de trabajos. También sirve para formar figuras geometricas u otras figuras. También sirve para hacer graficos manuales.
fabricadas en acrilicos-maderas-metales
COMPAS

un compás es un instrumento usado para describir y trazar circunferencias o arcos de circunferencia.
Está formado por dos patas, unidas por una bisagra, cuya abertura puede regularse fácilmente. Típicamente una pata tiene aguja y la otra una punta de lápiz. Existen 2 tipos de compás: de trazo y de corte
Compás de trazo:
Una de las extremidades del compás tiene una mina para hacer los trazos y la otra tiene un punzón para mantener fijo el instrumento sobre la hoja. partes: dos patas regulables terminadas en punta de hierro y otra en mina
Compás de corte: Similar al de trazo, tiene una cuchilla en vez de mina. Sirve para cortar arcos o círculos en el material con gran precisión.
Compás áureo: Es un compás de tres puntas que permite dividir una recta en extrema y media razón.
Otros tipos de compás especiales para dibujo técnico son:
Compás de bigotera: Se caracteriza por mantener fijos los radios de abertura. La abertura de este compás se gradúa milimétricamente mediante un tornillo o eje roscado con gran precisión. Es utilizado para trazar circunferencias de pequeñas dimensiones y circunferencias de igual radio.
Bailarina o bigotera loca: Es un compás especial para el trazado de circunferencias de radio muy pequeño.

martes, 13 de mayo de 2008

Mapa Conceptual Tema: Mediciones


Mapa Conceptual Tema: Mediciones







Mapa Conceptual

mediciones

Metrología
La metrología (del griego μετρoν, medida y λoγoς, tratado) es la ciencia de la medida. Tiene por objetivo el estudio de los sistemas de medida en cualquier campo de la ciencia.
La Metrología tiene dos características muy importantes el resultado de la medición y la incertidumbre de medida.
Los físicos y la industria utilizan una gran variedad de instrumentos para llevar a cabo sus mediciones. Desde objetos sencillos como reglas y cronómetros, hasta potentes microscópios, medidores de láser e incluso aceleradores de partículas.
A continuación se exponen un muestrario de los instrumentos de medición más utilizados en las industrias metalúrgicas de fabricación de componentes, equipos y maquinaria.

Instrumentos de medición usados en procesos de mecanizado [editar]

Calibre Pie de rey
Pie de rey o Calibrador Vernier Universal: El calibrador o pie de rey es insustituible para medir con precisión elementos pequeños (tornillos, orificios, pequeños objetos, etc). La precisión de esta herramienta llega a la décima, a la media décima de milímetro e incluso llega a apreciar centésimas de dos en dos (cuando el nonio está dividido en cincuenta partes iguales). Para medir exteriores se utilizan las dos patas largas, para medir interiores (p.e. diámetros de orificios) las dos patas pequeñas, y para medir profundidades un vástago que va saliendo por la parte trasera, llamado sonda de profundidad. Para efectuar una medición, ajustaremos el calibre al objeto a medir y lo fijaremos. La pata móvil tiene una escala graduada (10, 20 o 50 divisiones, dependiendo de la precisión).
La medición con este aparato se hará de la siguiente manera: Primero se deslizará la parte móvil de forma que el objeto a medir quede entre las dos patillas si es una medida de exteriores. La patilla móvil indicará los milímetros enteros que contiene la medición. Los decimales deberán averiguarse con la ayuda del nonio. Para ello observaremos qué división del nonio coincide con una división (cualquiera) de las presentes en la regla fija. Esa división de la regla móvil coincidirá con los valores decimales de nuestra medición.
Pie de rey de Tornero: Muy parecido al anteriormente descrito, pero con las uñas adaptadas a las mediciones de piezas en un torno. Este tipo de calibres no dispone de patillas de interiores pues con las de exteriores pueden realizarse medidas de interiores, pero deberá tenerse en cuenta que el valor del diámetro interno deberá decrementarse en 10 mm debido al espesor de las patillas del instrumento (5 mm de cada una).
Calibre de profundidad: es un instrumento de medición de igual parecido a los anteriores, pero tiene unos apoyos que permiten la medición de profundidades, entalladuras y agujeros. Tienen distintas longitudes de bases y además son intercambiables.

Micrómetro de exteriores
Micrómetro: (del griego micros, pequeño, y metros, medición), también llamado Tornillo de Palmer, es un instrumento que sirve para medir con alta precisión (del orden de una micra, equivalente a 10 − 6 metros) las dimensiones de un objeto. Para ello cuenta con 2 puntas que se aproximan entre sí mediante un tornillo de rosca fina, el cual tiene grabado es su contorno una escala. La escala puede incluir un nonio. Frecuentemente el micrómetro también incluye una manera de limitar la torsión máxima del tornillo, dado que la rosca muy fina hace difícil notar fuerzas capaces de causar deterioro de la precisión del instrumento. El Micrómetro se clasifica de la siguiente manera:
Micrómetro de exteriores: son instrumentos de medida capaces de medir el exterior de piezas en centésimas. Poseen contactos de metal duro rectificados y lapeados. Ejercen sobre la pieza a medir una presión media entre 5 y 10 N, poseen un freno para no dañar la pieza y el medidor si apretamos demasiado al medir.
Micrómetro digital con precisión de 1 milésima: son exactamente iguales a los anteriores, pero tienen la particularidad de realizar mediciones de hasta 1 milésima de precisión y son digitales, a diferencia de los anteriores que son analógicos.
Micrómetro exterior con contacto de platillos: de igual aspecto que los anteriores, pero posee unos platillos en sus contactos para mejor agarre y para la medición de dientes de coronas u hojas de sierra circulares.
Micrómetro de exteriores de arco profundo: tiene la particularidad de que tiene su arco de mayor longitud que los anteriores, para poder realizar mediciones en placas o sitios de difícil acceso.
Micrómetro de profundidades: éste tipo de micrómetros se parece mucho al calibre de profundidades, pero tiene la capacidad de realizar mediciones en centésimas.
Micrómetro de interiores HOLTEST: tipo de micrómetro que mide interiores basándose en tres puntos de apoyo. En el estuche se contienen galgas para comprobar la exactitud de las mediciones.

Reloj comparador
Reloj comparador: es un instrumento que permite realizar comparaciones de medición entre dos objetos. También tiene aplicaciones de alineación de objetos en maquinarias. Necesita de un soporte con pie magnético.
Visualizadores con entrada DIGIMATIC: es un instrumento que tiene la capacidad de mostrar digitalmente la medición de un instrumento analógico.
Verificador de interiores: instrumento que sirve para tomar medidas de agujeros y compararlas de una pieza a otra. Posee un reloj comparador para mayor precisión y piezas intercambiables.

Gramil normal y gramil digital
Gramil, o calibre de altitud: es un instrumento capaz de realizar mediciones en altura verticalmente, y realizar señalizaciones y paralelas en piezas.
Goniómetro universal: es un instrumento que mide el ángulo formado por dos visuales, cifrando el resultado. Dicho ángulo podrá estar situado en un plano horizontal y se denominará “ángulo azimutal”; o en un plano vertical, denominándose “ángulo cenital” si el lado origen de graduación es la línea cenit-nadir del punto de estación; o “ángulo de altura” si dicho lado es la línea horizontal del plano vertical indicado que pasa por el punto de vista o de puntería.
Nivel de agua: es un instrumento de medición utilizado para determinar la horizontalidad o verticalidad de un elemento. Es un instrumento muy útil para la construcción en general y para la industria. El principio de éste instrumento está en un pequeño tubo transparente (cristal o plástico) el cual está lleno de líquido con una burbuja en su interior. La burbuja es de tamaño inferior a la distancias entre las 2 marcas. Si la burbuja se encuentra entre las 2 marcas, el instrumento indica un nivel exacto, que puede ser horizontal o vertical.
Tacómetro: es un instrumento capaz de contar el número de revoluciones que desarrolla una maquinaria por unidad de tiempo.
Polímetro: instrumento capaz de medir la tensión de corriente normal que hay en un equipo, además de algunas funciones más que tenga el instrumento, dependiendo del fabricante.
Estroboscopio manual: es un elemento capaz de contar revoluciones y vibraciones de una maquinaria, sin tener contacto físico, a través del campo de acción que ésta genera.
Galgas para roscas y espesores: son reglas comparación para ver que el tipo de rosca de una tornillo o el espesor de un elemento. La galga de rosca puede ser de rosca Métrica o Whitworth.
Balanza electrónica: instrumento que es capaz de medir el peso de un determinado elemento. Las hay de distintos tamaños y de distintos rangos de apreciación de pesos.

Calibre Tapón PASA y NO PASA
Calibres Tapones cilíndricos: son elementos que sirven para comprobar el diámetro de agujeros y comprobar que se adaptan a lo que necesitamos, para respetar las tolerancias de equipo, se someten a la condición de pasa/no pasa y tienen el uso contrario al calibre de herradura.
Calibres de herradura: sirve para medir el diámetro exterior de piezas con la condición de pasa/no pasa. Tiene el uso contrario de los tampones cilíndricos.
Calibre de rosca: son instrumentos que nos permiten medir la rosca tanto de un macho como de una hembra, sometidos a la condición de pasa/no pasa.
Lupa: es un instrumento de inspección que nos permite ver objetos y características que nos es imposible ver a simple vista. Consigue aumentar lo que estamos viendo, el aumento depende de la graduación óptica del instrumento.
Microscopio estereoscopio: instrumento de visualización que nos permite ver aspectos o características de objetos con una visión microscópica, y con los dos ojos simultáneamente.
Proyector de perfiles: instrumento que permite ampliar con un factor conocido, una pieza y poder observar su estructura más pequeña mediante la reflexión de su sombra.
Termómetro infrarrojo: instrumento que permite realizar mediciones de temperatura en el lugar donde apunta su haz de infrarrojos, se usa para conocer la temperatura de lugares de difícil acceso o de mucha altura.
Medidor de rugosidad, o rugosímetro: es un instrumento que mediante ondas es capaz de medir la rugosidad de la superficie de un objeto, sin necesidad de contacto ni de ampliación visual de la superficie del objeto.

Durómetro
Verificador de dureza, Durómetro: instrumento electrónico que permite medir y hacer pruebas de la dureza de distintos materiales, ya sean metálicos, cerámicos, plásticos o de piedra.
Obtenido de "http://es.wikipedia.org/wiki/Metrología"
Categoría: Metrología

Informe levantamiento metrologico

Despues de ver las partes de las cuales se componen un calibrador pie de rey, un micrometro y de aprender a leer en sus respectivas escalas. Se realizo un levantamiento metrologico a un eje previamente maquinado y a unas piezas irregulares, a las cuales se les sacaron 50 medidas dandolas en milimetros y su equivalencia en pulgadas y viceversa . Dicho levantamiento metrologio fue entragado al instrucctor Mauricio Rojas

lunes, 12 de mayo de 2008

Transportador

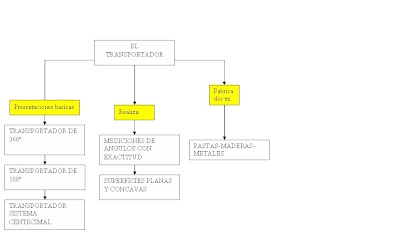

Mapa Conceptual

transportador

Este instrumento mide los angulos

gramil

Gramil
De Wikipedia, la enciclopedia libre
Saltar a navegación, búsqueda

Dos tipos de gramiles.
Un gramil es la herramienta usada en carpintería (ebanistería) o metalistería para marcar líneas paralelas de corte en referencia a una orilla o superficie, además de otras operaciones.
Consiste de una barra, un cabezal y un implemento de trazado que puede ser una tachuela, una cuchilla, un bolígrafo o una rueda. El cabezal se desliza a lo largo de la barra y puede fijarse en algún tramo mediante distintos instrumentos, ya sea un tornillo de retención, una leva de control o una cuña.
Obtenido de "http://es.wikipedia.org/wiki/Gramil"
